最終更新日：2004年3月25日

マックが装備しているスーパードライブというのは、現時点ではPioneer製のDVR-A05(DVR-105)というDVD-Rドライブです。なので、eMac1Gコンボにこのドライブを取り付けてスパドラ装備機としてみました。

追記：eMac700Mhzなど、世代が異なる場合は内部構造に若干の違いがあります。
（シールドがメッシュになっていますが、外し方は変わらないようです。また、スピーカーにダクトがついています。内部をいじるには、これを外す必要があります。）

※参考URL：須山歯研eMacFan
※この記事は分解を推奨するものではありません。分解した場合、メーカーからの保証は無効となります。
分解される場合は各個人の責任でお願いします。

---

SuperDriveの移植

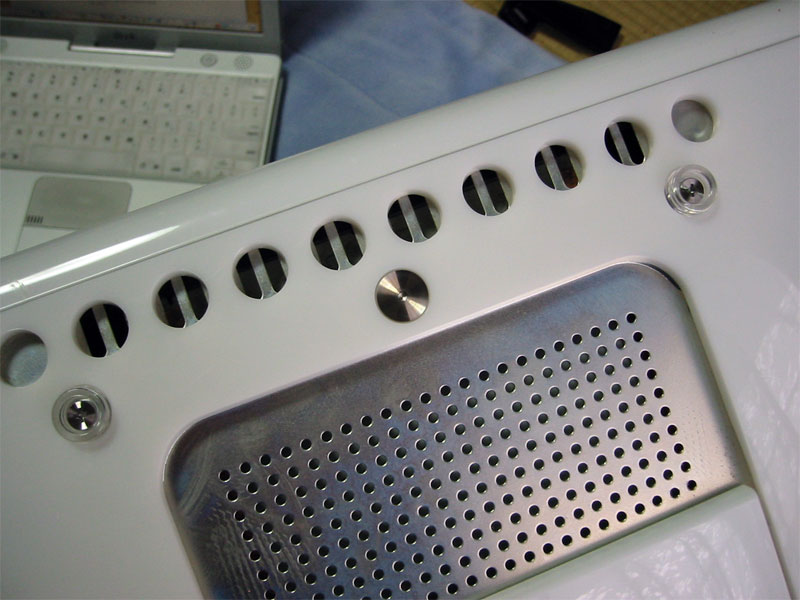

底面のねじ（アルミパネル１つ、皿ヘックス１つ、ほか２つ）をすべて外します。（写真１）
おそらく底面の換気口にホコリが詰まってるでしょうから、掃除機を用意しましょう。

側面と上面の皿ヘックスをすべて外します。（各２つずつ）

モニタ面を下にして、筐体を持ち上げます。

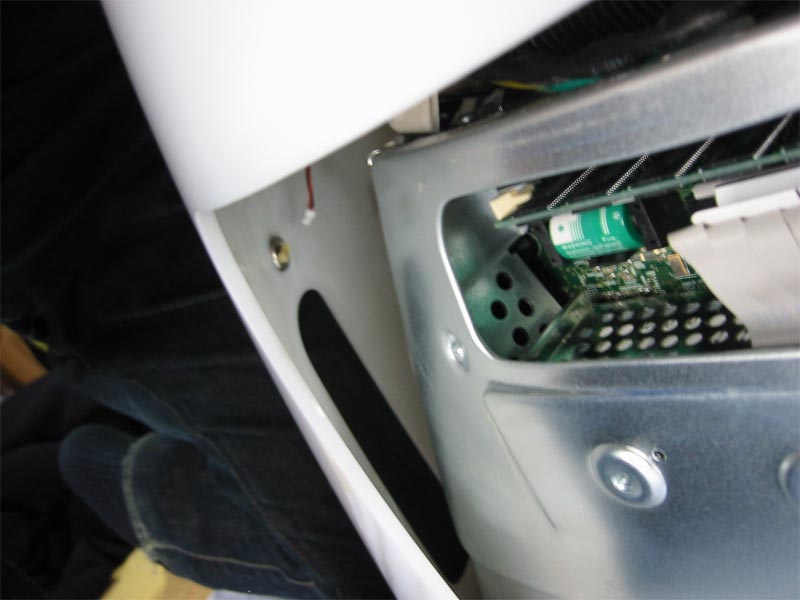

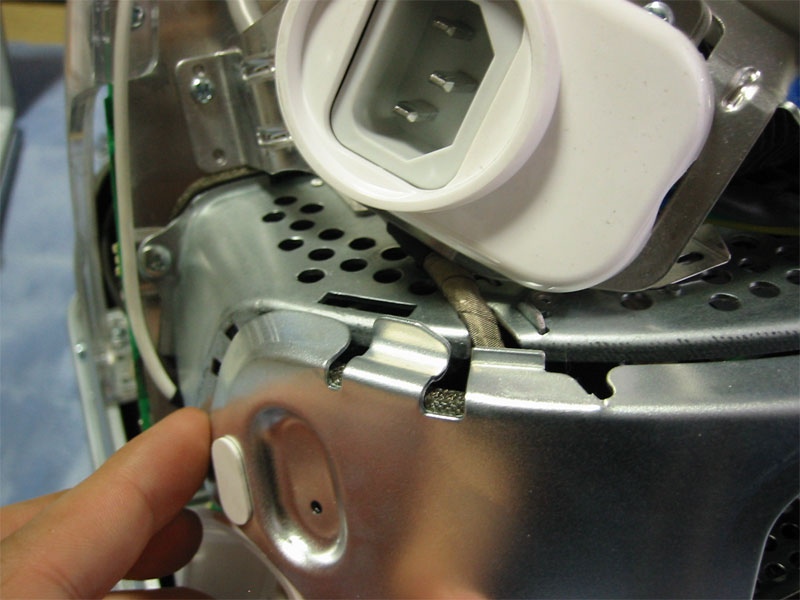

このとき電源ボタン裏のコネクタ（写真２）を外します。

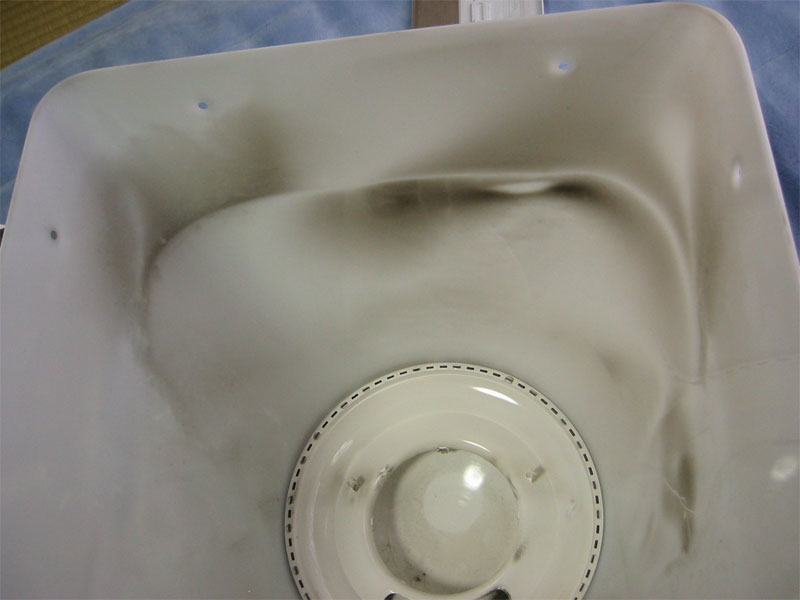

筐体裏は汚れで黒ずんでました（写真３）。中身もホコリだらけ。掃除しておきましょう。

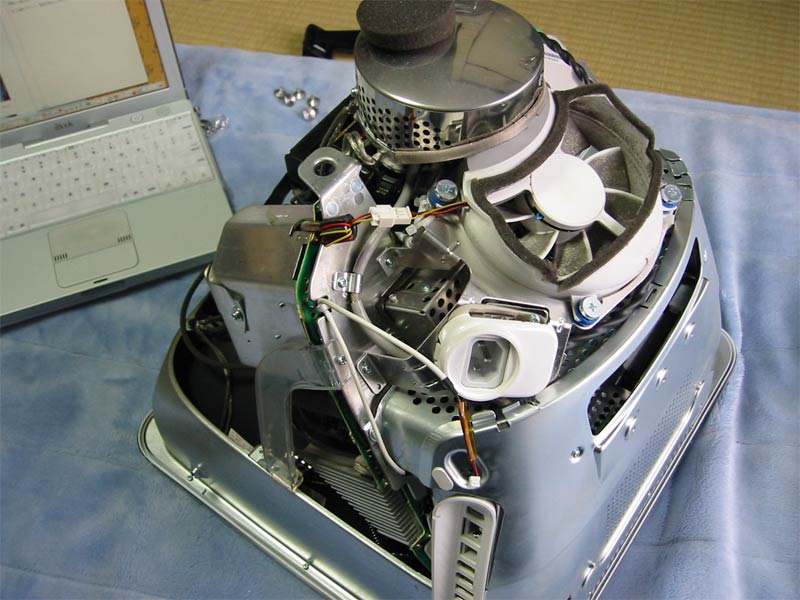

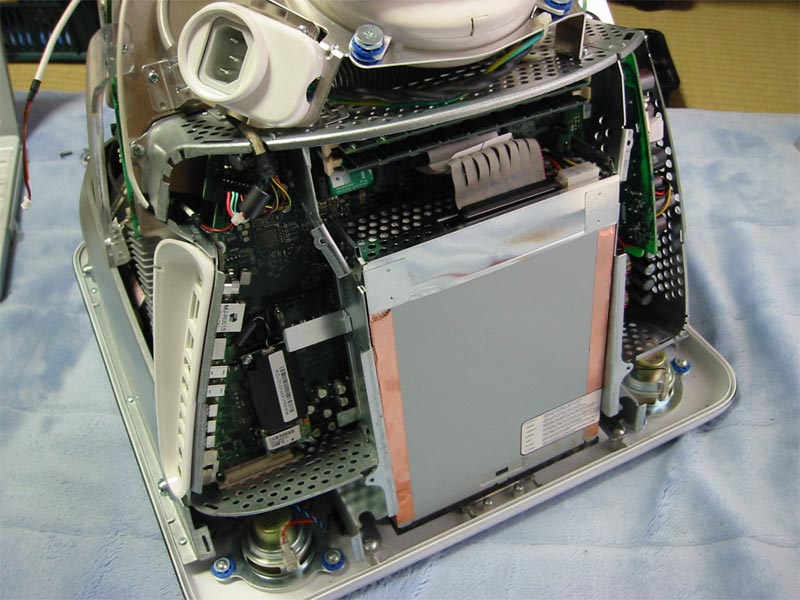

eMacのごつい内部があらわになります。（写真４）

写真１

写真２

写真３

写真４

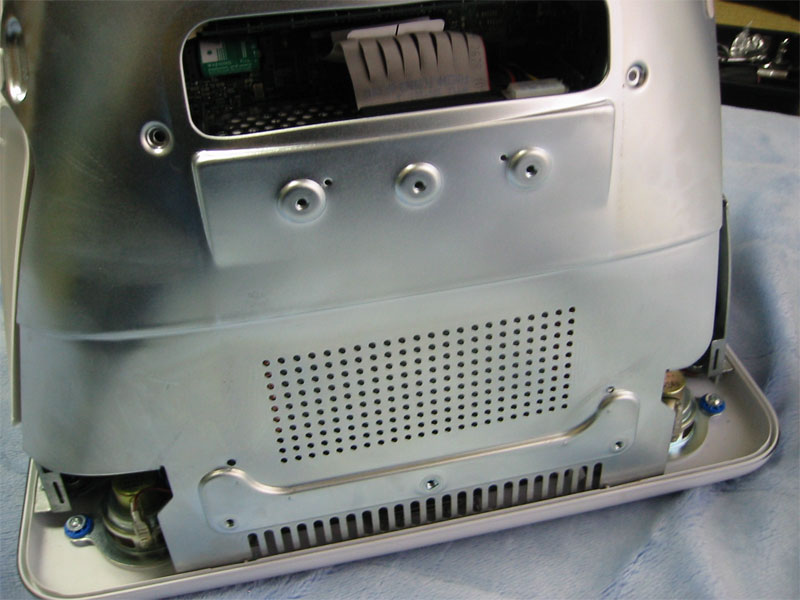

ドライブを拝見するには底面をおおっている、シールドを外します。

シールドを固定しているねじ４つを外します。（写真５）

２カ所のツメをドライバー等ではずすと、シールドが外れます（写真６、７）

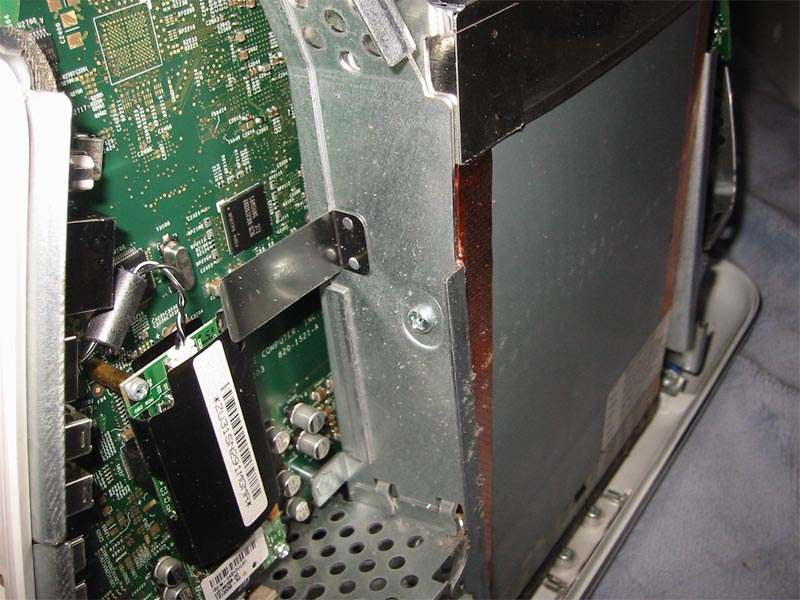

ドライブはねじ４つで固定されています。（写真８）

写真５

写真６

写真７

写真8

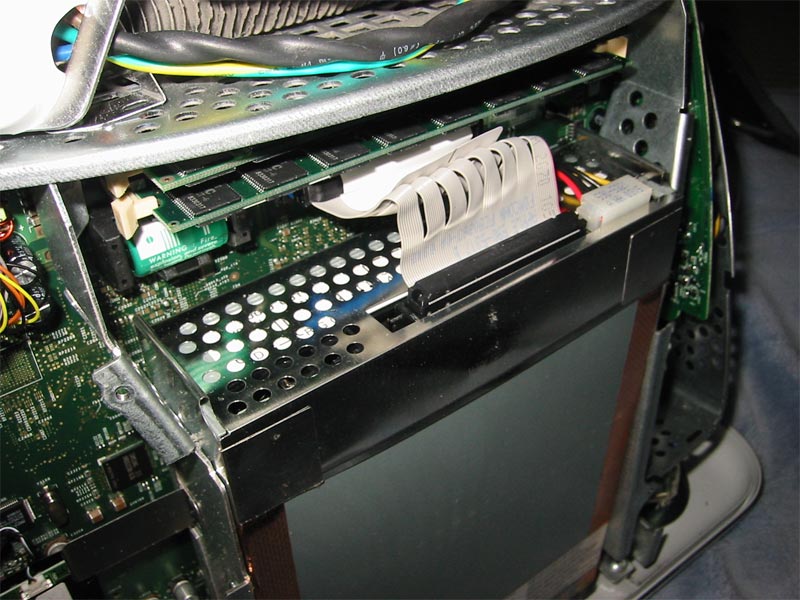

電源コネクタとATAケーブルを外します（写真９）

カバーを外すとドライブを取り出せます。

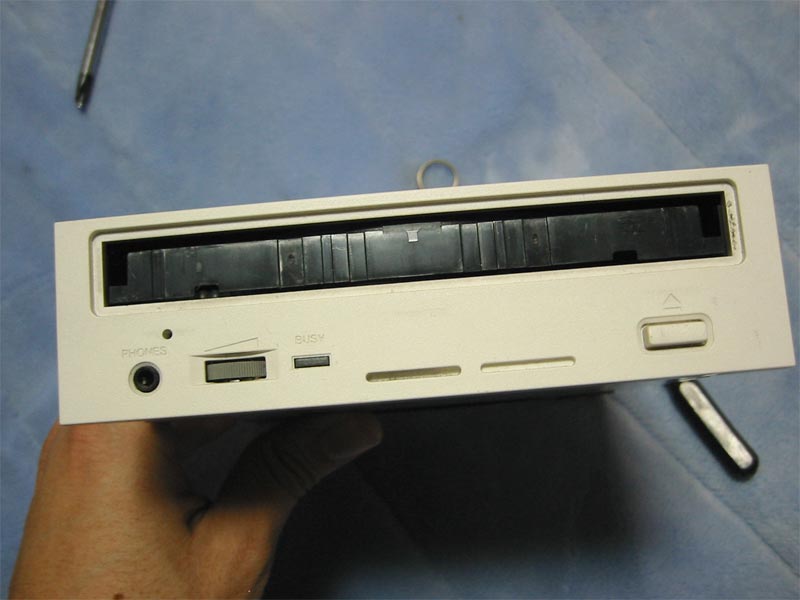

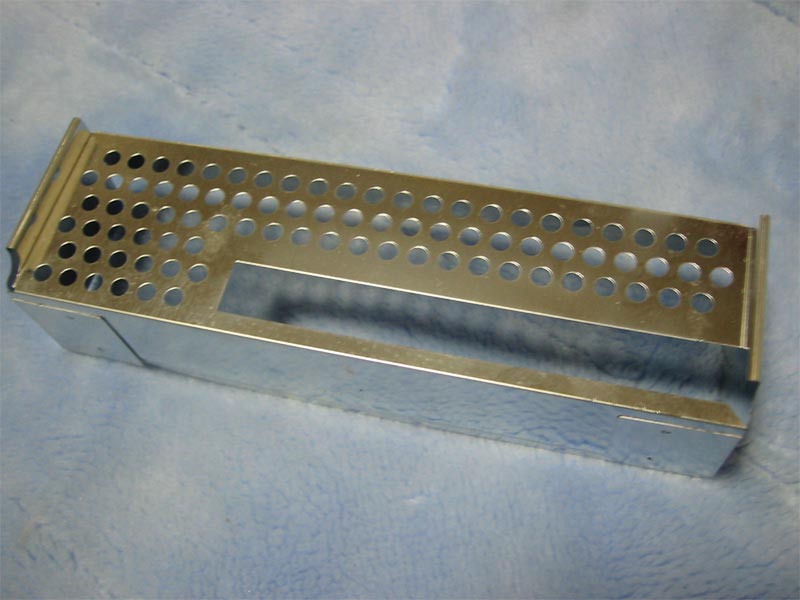

ドライブのカバー（写真１０）単なる飾りのようです。アップルらしいというか...すてきです。

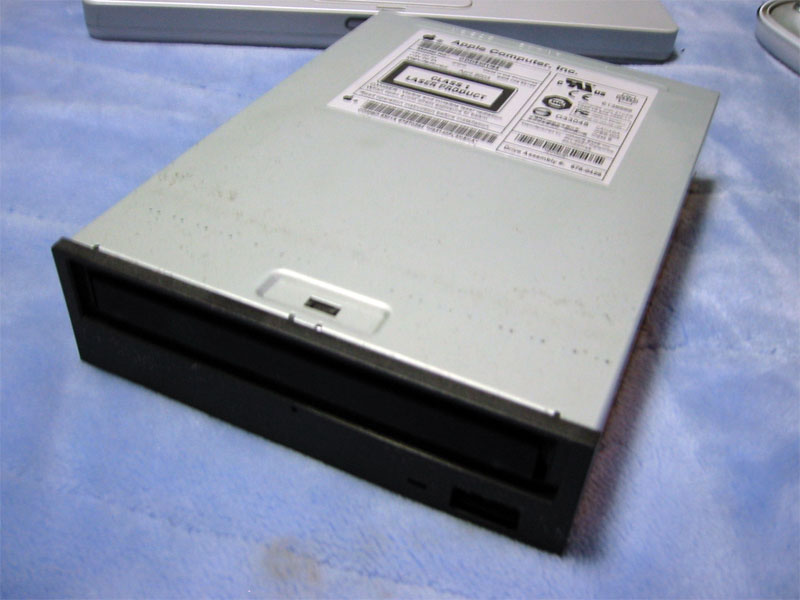

標準のコンボドライブ IONICS EMS社製PH-4027（写真１１）

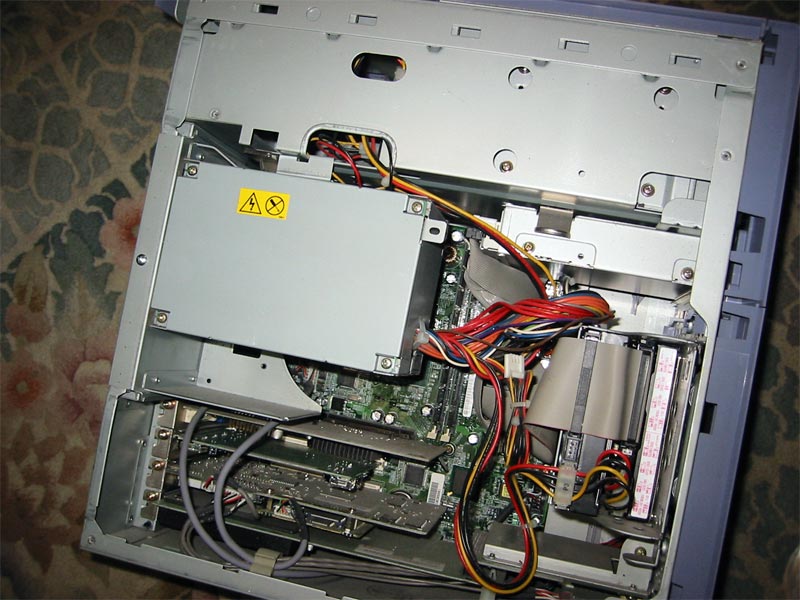

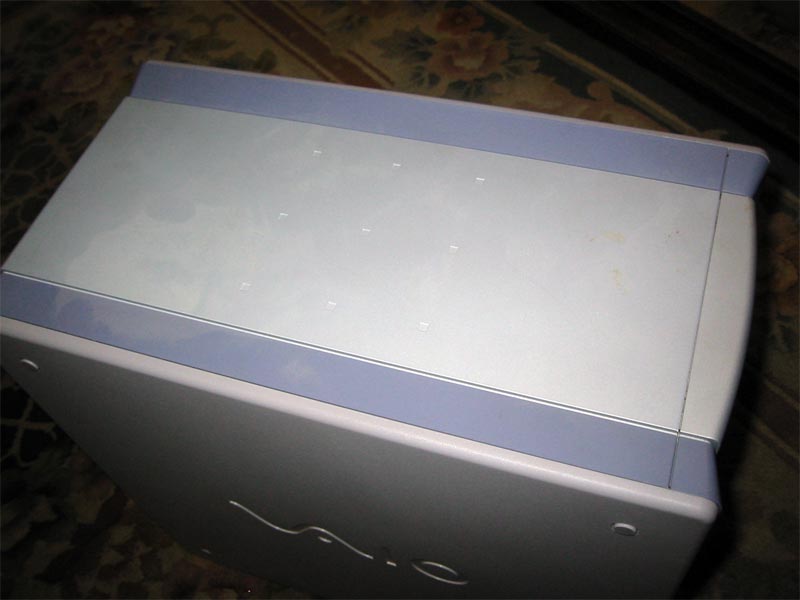

バイオさん臓器移植手術中（写真12）ねじを使わずに開腹できます。ただ、今回はこちらではなくて...

写真９

写真１０

写真１１

写真１２

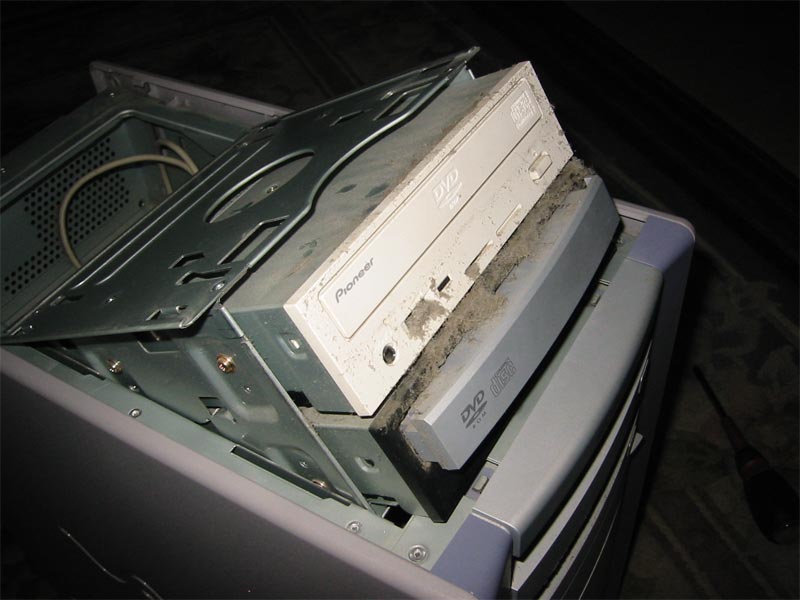

...トップパネルからドライブを換装します。ホコリがすごいです。（写真１３、１４）

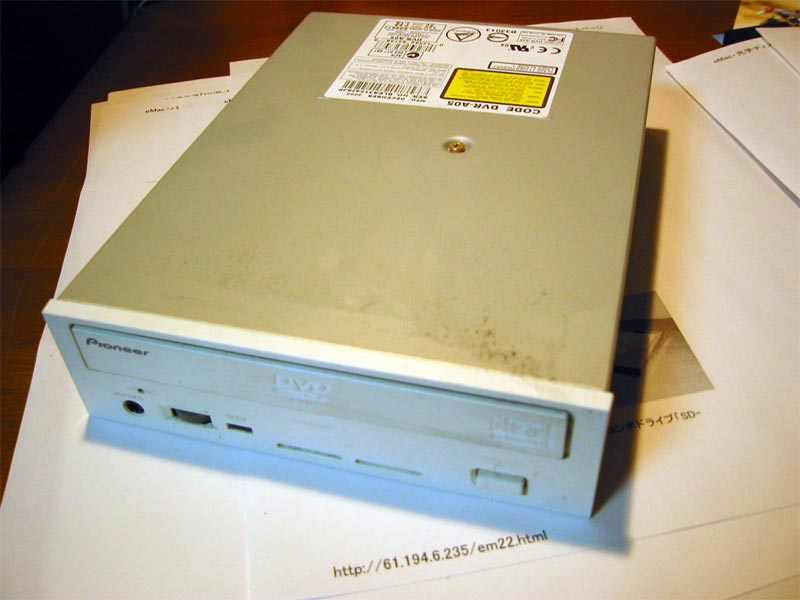

バイオから摘出したパイオニア製のDVR-A05（写真１５）

トレイのふた？があるとeMacに取り付けた時に干渉するので、とっぱらいました。（写真１６）

カバーをとりつけ、eMacへと移植。電源ケーブルとATAケーブルを取り付けます。

シールドと筐体を元通りに戻します。

写真１３

写真１４

写真１５

写真１６

eMac再始動

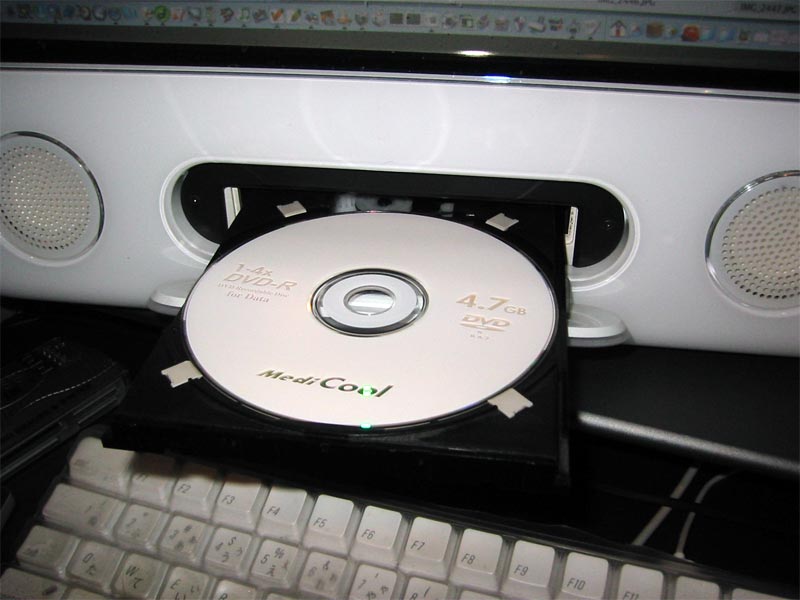

黒いトレイがしっくりきてます（写真１７）

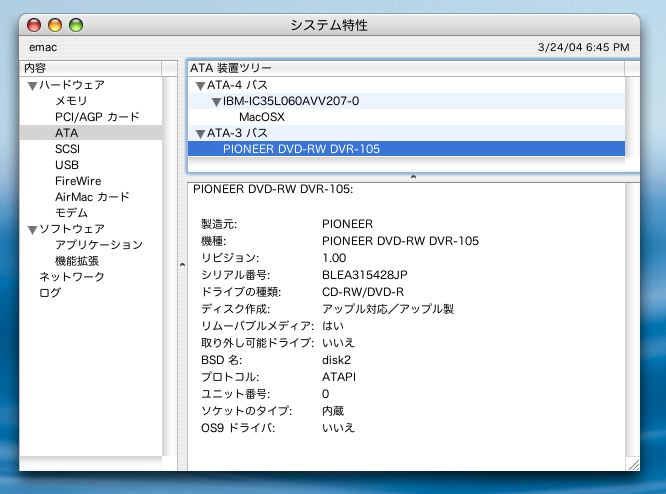

アップルプロフィーラで確認。アップル標準のドライブとして認識されていました（写真１８）

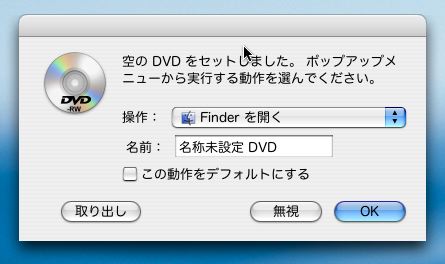

OSX10.3.3のDiskBurnerでも動作。（写真１９）

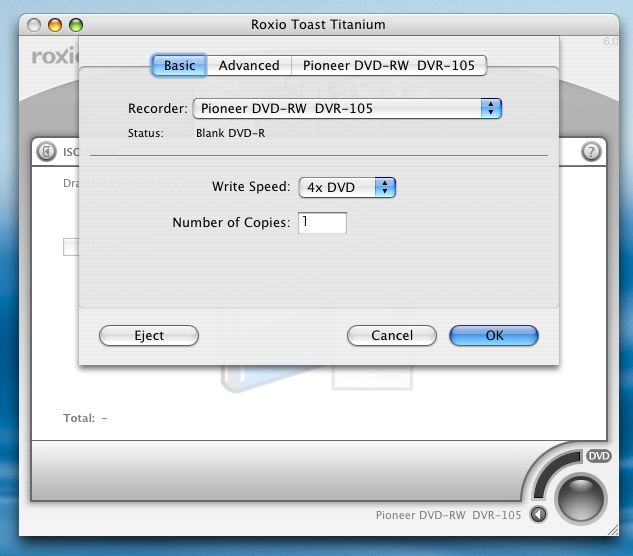

Toastでも動作を確認。４倍速でも書き込めました。（写真２０）

写真１７

写真１８

写真１９

写真２０
