eMacのハードディスク換装

作成日：2004年4月6日　最終更新日：2004年5月5日

SuperDrive化して利用範囲が少し広がったeMacですが、今となっては少し容量が足りないハードディスクも交換してみました。

※この記事で使用されているeMacは03年５月製造の1Ghz/Comboモデルです。
別モデルや製造時期の異なる製品の場合、一部に差異がある可能性があります。

※この記事は分解を推奨するものではありません。分解した場合、メーカーからの保証は無効となります。
分解される場合は各個人の責任でお願いします。

※参考URL：須山歯研eMacFan

ハードディスクの換装

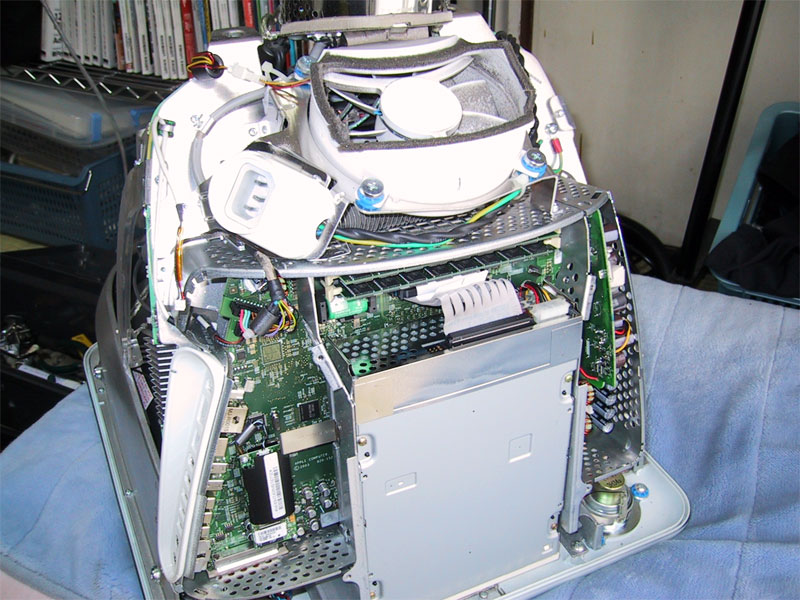

前回SuperDriveに換装したときの要領で、シールドを外したところまでばらします。（写真1）

冷却ファンを固定しているねじ４カ所とファンの電源コネクタ、ロジックボードの電源コネクタを外します

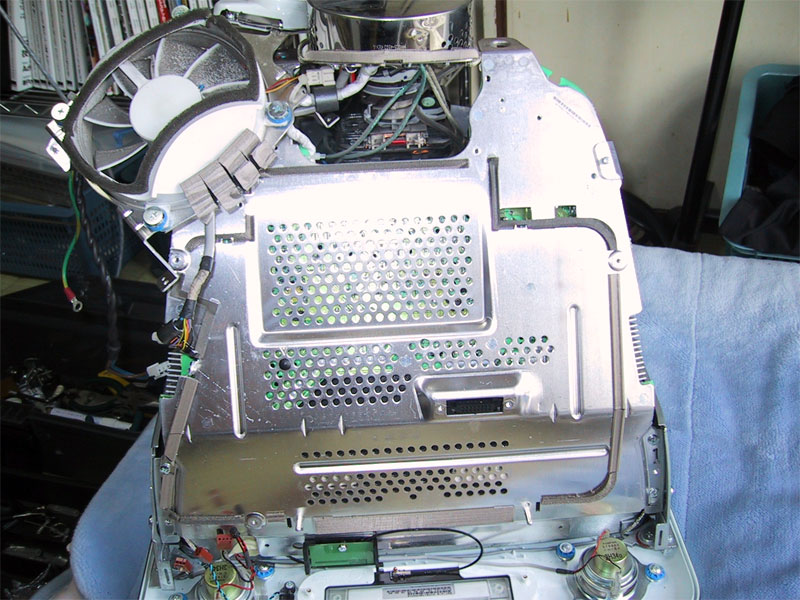

フレームごと冷却ファンを外します（写真２）

ファンの下などフレーム周りの８カ所とスピーカー付近の２カ所のねじを外します。

ロジックボードをフレームごと外します（写真３）

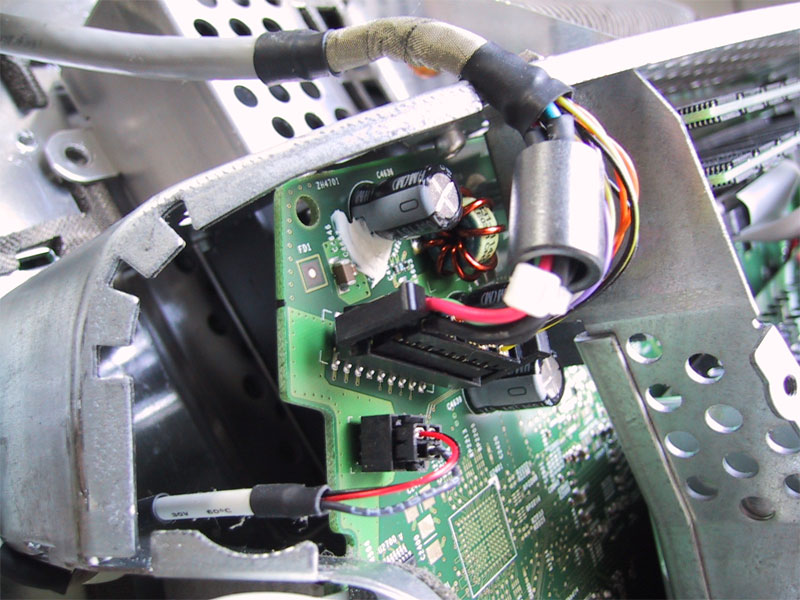

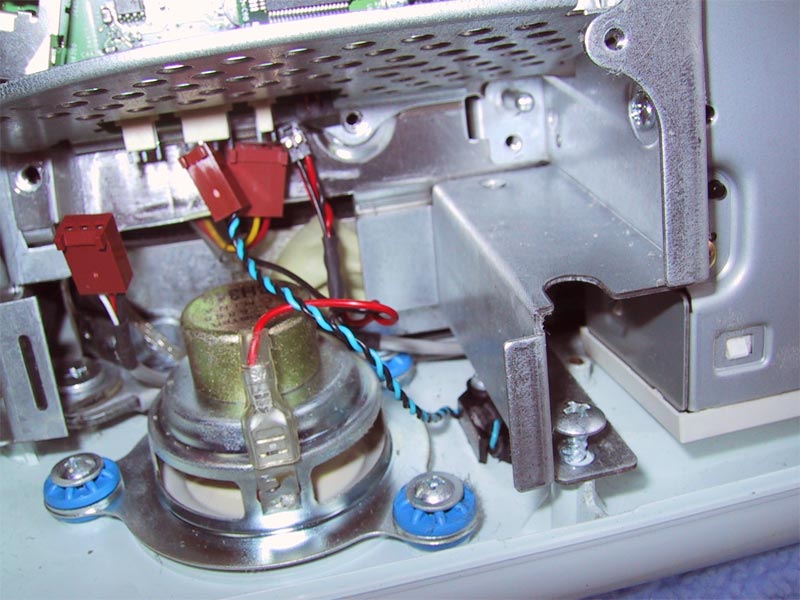

右スピーカ裏（写真４）とメモリスロット横（写真５）のコネクタを外します。

写真１

写真２

写真３

写真４

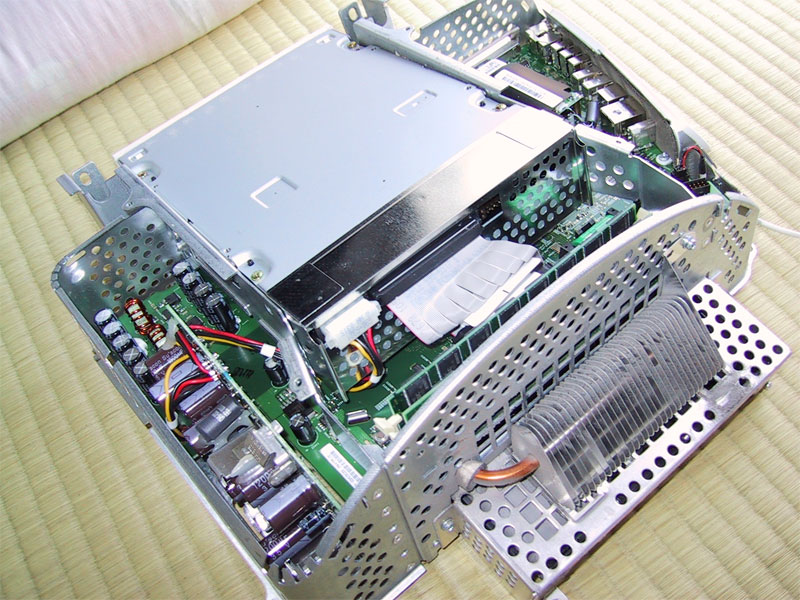

ロジックボードとご対面（写真6）

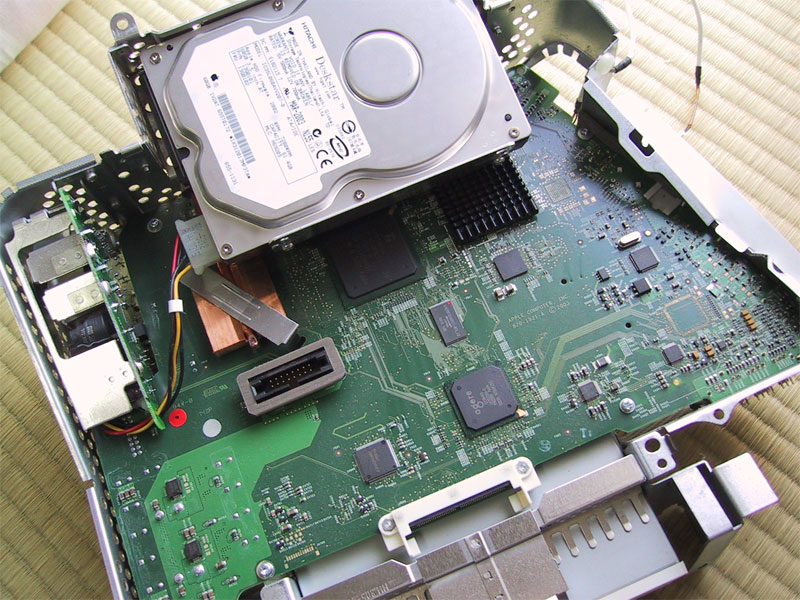

ロジックボード裏（写真7）ハードディスクなどが見えます。

いつもお世話になっているPowerPC G4 1Ghz様。（写真8）

写真５

写真６

写真７

写真8

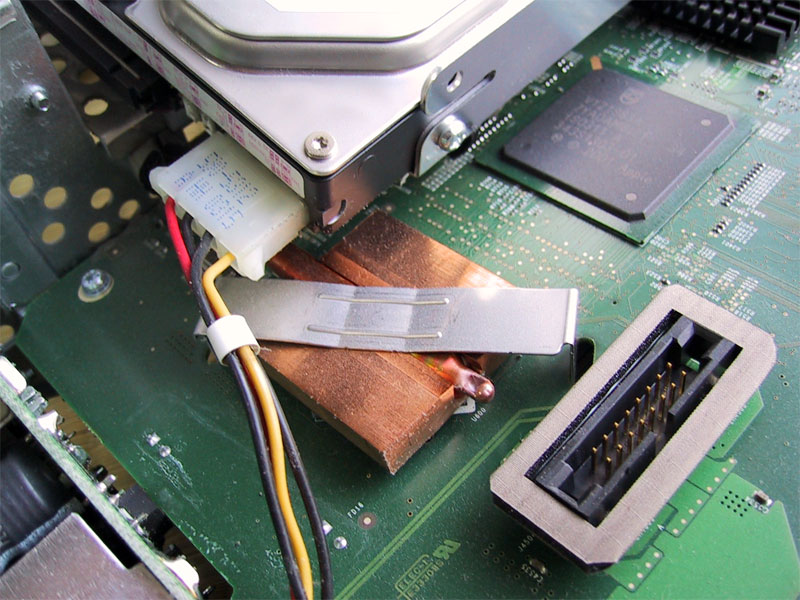

ハードディスクが固定されているフレームはねじ２カ所で固定されています（写真9）

フレームを固定している２カ所とハードディスクを固定している４カ所のねじ、ATAケーブルと電源コネクタを外すと、ハードディスクが外れます。

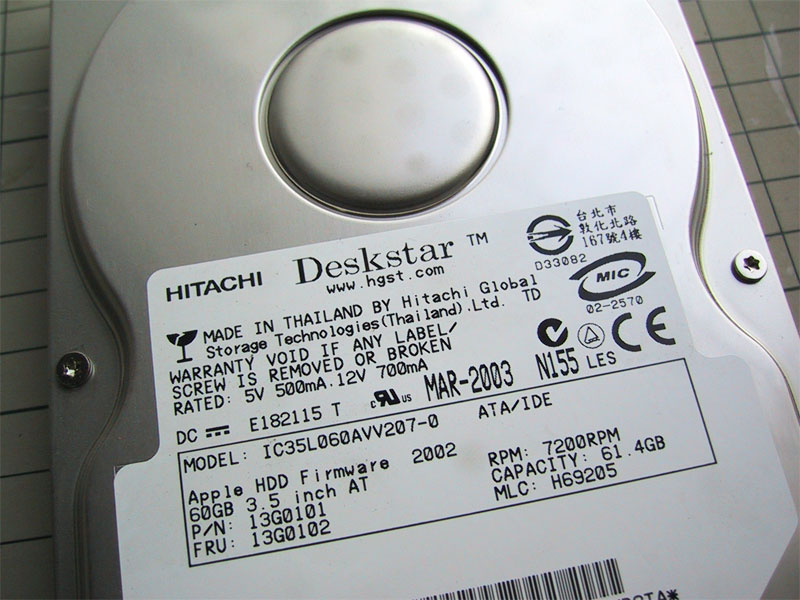

HGST製のDeskstar 60GB 7200rpmが使われてました。（写真10）

ジャンパの設定はMasterではなく、CableSelectになってました。

今回換装するハードディスク

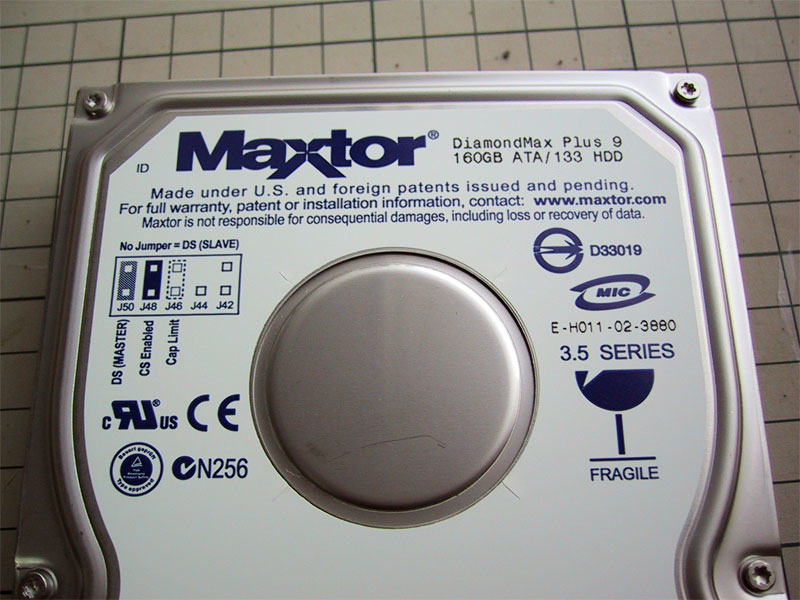

Maxtor製のDiamondPlus9 160GB ATA133 7200rpm 8MBCache（写真11）

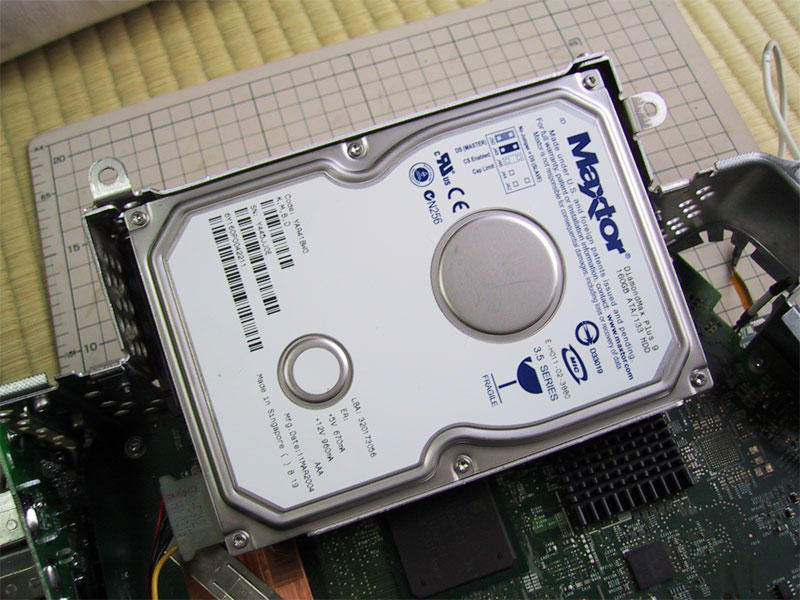

元通り取り付けます。（写真12）

写真９

写真１０

写真１１

写真１０

新生eMac！

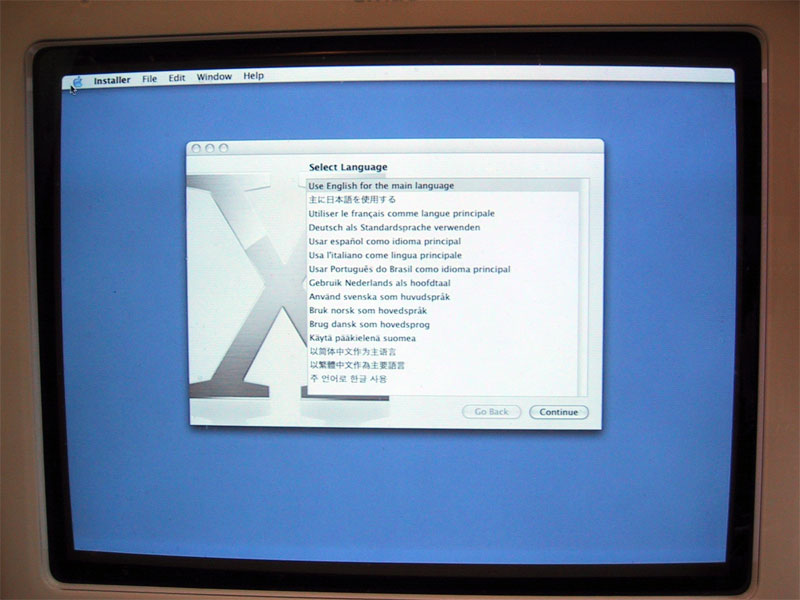

とりあえずPantherのCDを入れて起動（写真13）、ディスクユーティリティーを立ち上げました。

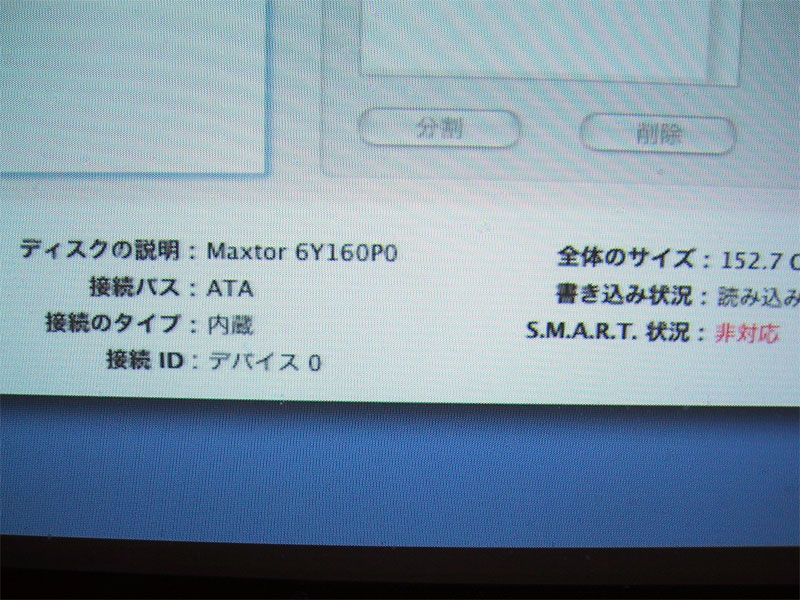

S.M.A.R.T.非対応と出ているものの、ちゃんと１６０GBまで認識してくれました（写真14）

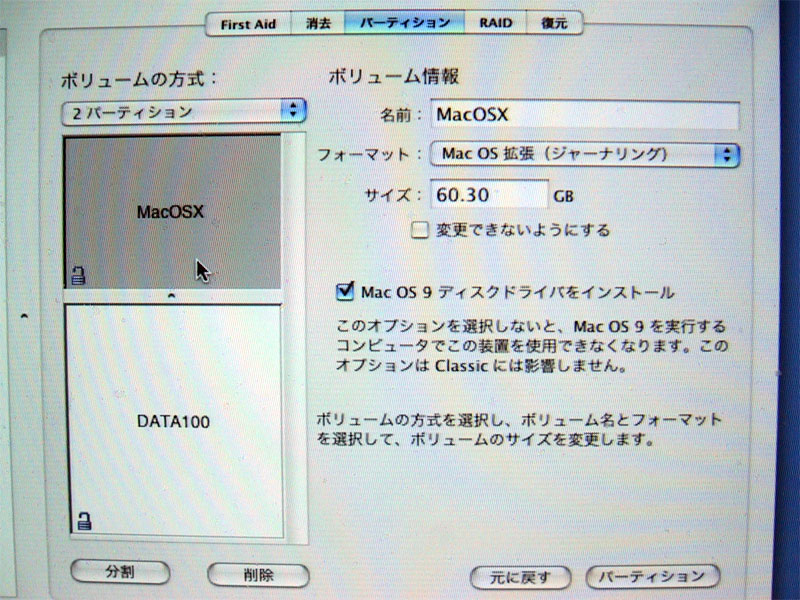

領域は６０G＋１００G（拡張ジャーナリングフォーマット）に設定しました（写真15）

そのままインストールへ進むと...このディスクは起動ディスクに使用できませんとの表示...しばし固まり、冷や汗が...（余裕がなかったので写真なし）

見てないことにしてとりあえず再起動すると、今度はいけました。

CarbonCopyClonerで前のシステムをすべて引き継いでもよかったのですが、
いい機会なので久しぶりにクリーンインストール

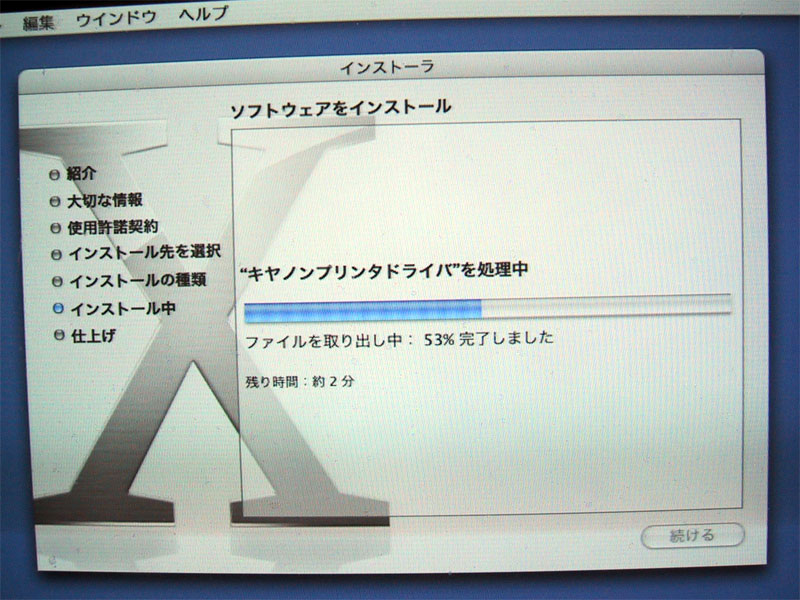

言語リソースは日本語だけ、X11などのオプションを選択した状態で２５分かかりました。(写真16）

写真１３

写真１４

写真１５

写真１６

元のHDDからデータ移行

eMacに入っていた60Gのハードディスクからデータを移行するために、メルコ製の250GBの外付けハードディスクDIU2-B250G（写真17）を外付けFWケースとして利用しました。

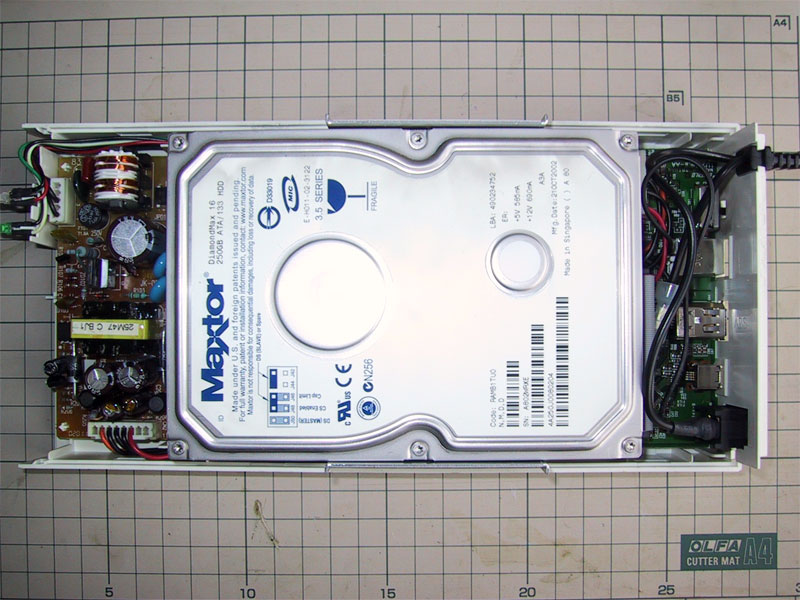

ツメをはずすだけで、すぐにばらせました。（写真19）

Maxtor製の250GBハードディスクが使われてました。

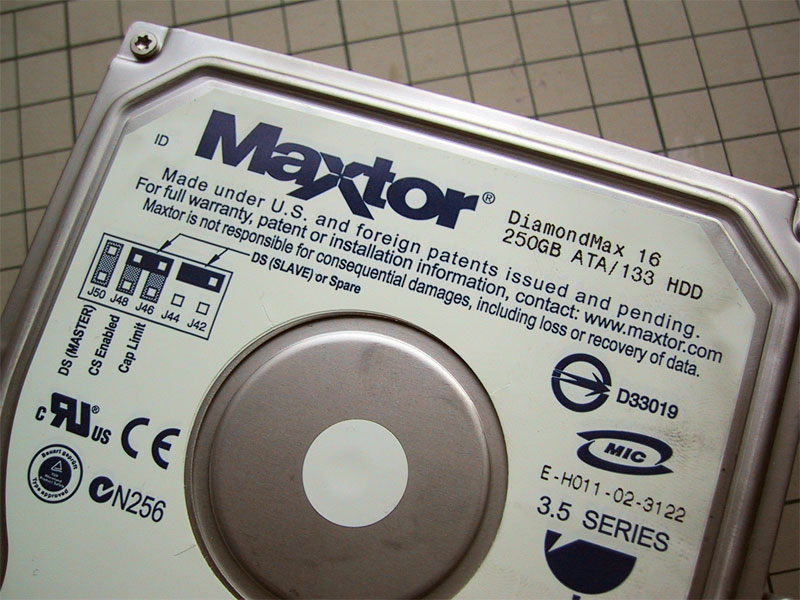

Maxtor DiamondMax16 250GB ATA133 7200rpm（写真19）

代わりにeMacに入っていた60GBを入れました。

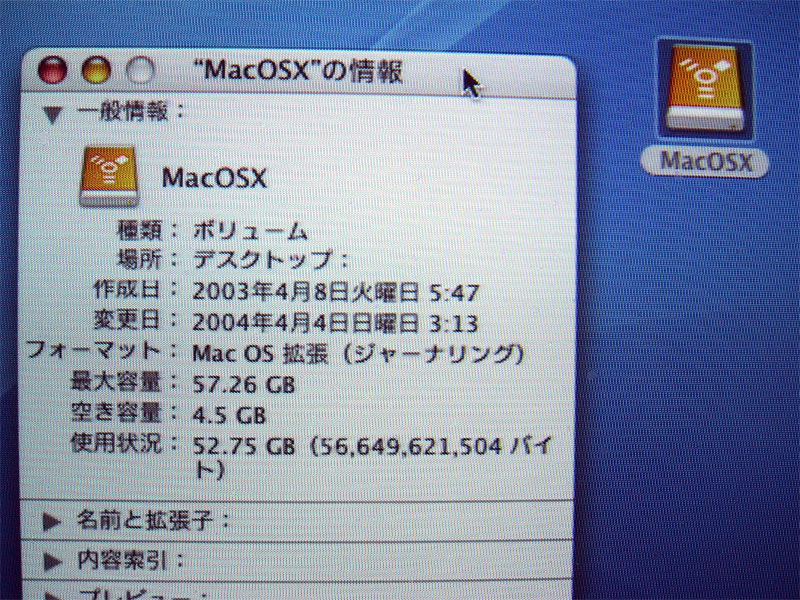

eMacに接続したところ無事マウント。（写真20）

荒っぽいやり方でしたが、これで６０Gのデータが移行できました。

写真１７

写真１８

写真１９

写真２０

換装前後の変化

ベンチマーク：Xbench1.1.3 ディスクテスト

	60G	160G
Disk Test (総合)	81.36	131.84
Sequential	85.56	132.54
Random	77.56	131.16

	60G	160G
OSXブート	2分30秒75	1分6秒82
Safari	19.84秒	17秒12
Dreamweaver	11秒19	8秒86
PhotoshopCS	22秒70

ベンチマーク上では162%ほど速度が向上しました。OSの起動時間は明らかに早くなりましたが、これはOSをクリーンインストールしたのが大きいかも。アプリの起動時間の方は120%ほどなので、体感では「あれ速くなったかな？」といったところ。

容量が100Gも増えたので、eMacの使い方がまた少しかわりました。VAIOに退避していた動画ファイルがすべてeMacの方へ移せました。作業領域がばっちり確保できるので、動画編集もしやすくなりました。

気になるところとしては、動作音がかなり変わりました。以前だと、HDDの動作音など気にならなかったのですが、換装後はコリコリといった音が耳につくようになりました。7200rpm・流体軸受という点は同じ。変わったところといえばメーカーぐらいなのですが、これほど変わるものなのでしょうか。元(HGST)のハードディスクを見るとApple HDD Firmware 2002とあるので、静かになるようにAppleが手を加えていたのかも。
